サポートターン

サポートターン

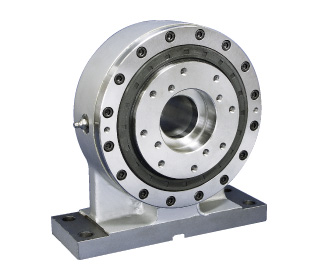

軸受けにクロスローラーベアリングを採用した、回転振れ精度のよいサポートテーブルです。
ローラーターンと併せて使用することで、一層のサイクル短縮、コストダウンが期待できます。

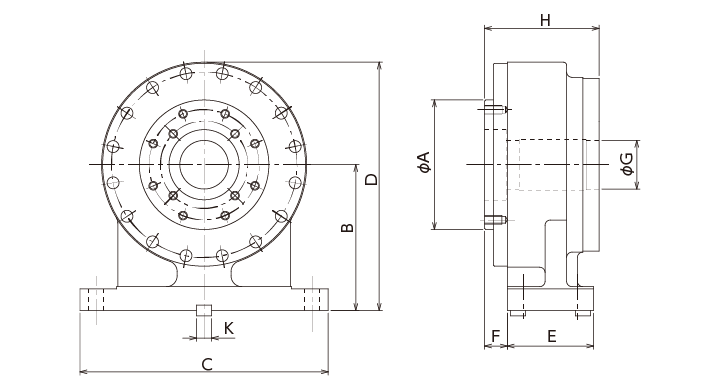

TST180/200/250

TST180/200/250

  A B C D E F G H K
TST180 Ø120 135 230 230 80 21 Ø45 106 14
TST200 Ø120 150 230 230 80 21 Ø45 106 14
TST250 Ø150 180 280 300 115 21 Ø65 133 18
