機種選定(直接駆動用メールフォーム)

下記メールフォームに必要事項をご記入のうえ、確認ボタンを押してください。
弊社にて最適な機種を選定し、ご連絡いたします。
メールフォームの下に参考図がありますので、ご参照ください。

は必須入力です。

貴社名
所属
お名前
メール
TEL
FAX
① 分割数
② 割付角*1
③ サイクルタイム
 (=t1+t2
割出時間(t1
停留時間(t2
④ テーブル 重量 kgf
直径(D) mm
⑤ 治具 重量(1個) kgf
個数
取付P.C.D(P.C.D1 mm
⑥ ワーク 重量(1個) kgf
個数
取付P.C.D(P.C.D2 mm
⑦ テーブル受け
摩擦半径(Rf) mm 有の場合、お答えください
摩擦係数(μ) 有の場合、お答えください
⑧ 仕事トルク kgf
⑨ カム曲線
⑩ 一体型減速機
 (パック)

減速比 有の場合、お答えください
クラッチ/ブレーキ 有の場合、お答えください
⑪ テーブルタイプ
中空固定軸 はいの場合、お答えください
補助ベース はいの場合、お答えください
位置決めインロー はいの場合、お答えください
⑫ その他・連絡事項

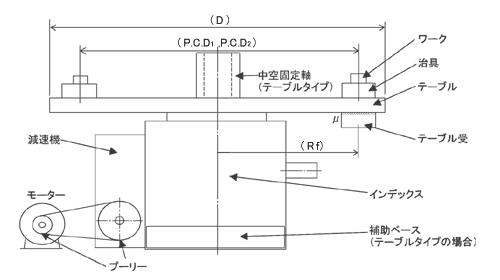

各部の名称

*1:割出時間と停留時間の両方入力する場合、割付角は空白でもかまいません。
(割付角に入力した場合、割出時間か停留時間のどちらかを入力してください)
